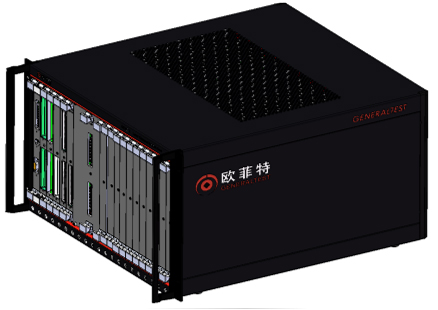

GT880机箱
-
功能多功能测试切换采集控制单元
-
尺寸633mm*289mm*350mm
-
备注
1.1个控制槽位+20个功能插槽；
2.使用RS232与PC通信；
3.多种功能板卡，灵活的组合方式；
4. 平台型架构，可扩展性强
| 料号 | 名称 | 功能 | 尺寸 | 备注 | 图片 |

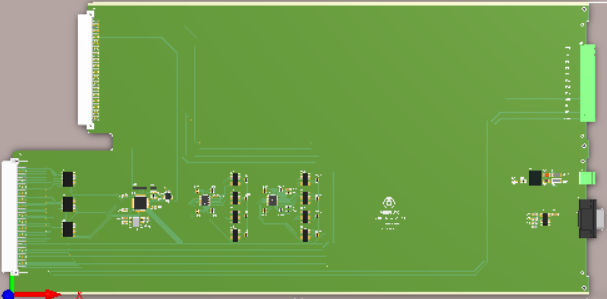

| GTESD00119B01 | GT-880001A | 通信板+夹具控制 | 460mm*230mm |
1.8位夹具ID采集(FID1-FID8); 2.32路数字传感器采集(Sin1-Sin32)； 3.24路漏极开路输出通道(Out1-Out24)； 4.4组功能板电流采集(Isensor1-4)； |
|

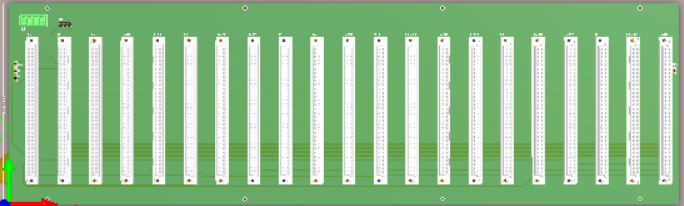

| GTESD00120B01 | GT-881401A | 背板 | 460mm*230mm | 共享板卡的公共资源，包括通信，供电，总线等； |
|

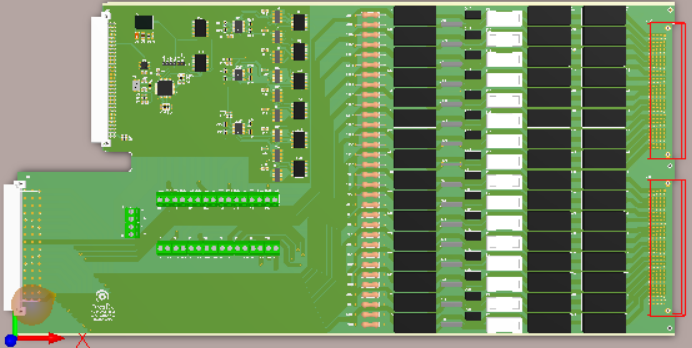

| GTESD00121B01 | GT-886102A | 小信号负载板 | 460mm*230mm |
1.48路通道双负载卡；每个通道接入两路负载； 2.通道最大电流2A； |
|

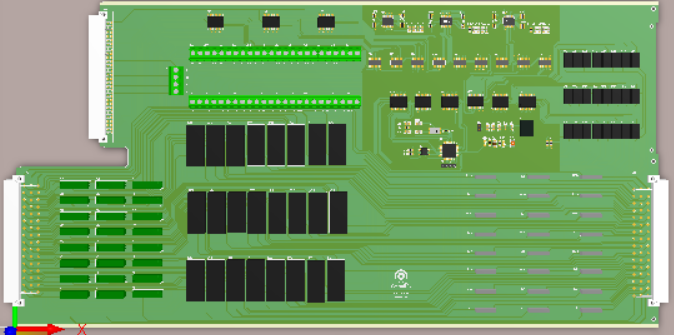

| GTESD00122B01 | GT-886201A | 大电流负载板 | 460mm*230mm |
1. 16路通道双负载卡；每个通道接入两路负载；（无COM端） 2. 每个通道最大电流7.5A；并带采样电阻和过流保护； |
|
| GTESD00123B01 | GT-886101A | 中等电流负载板 | 460mm*230mm |
1. 24路通道单负载卡； 2. 每个通道最大电流2A；带电流采样电阻 |
|
| GTESD00124B01 | GT-886202A | 大电流负载板 | 460mm*230mm |
1. 16路通道单负载； 2. 通道最大电流16A；带电流采样和过流保护； |
|

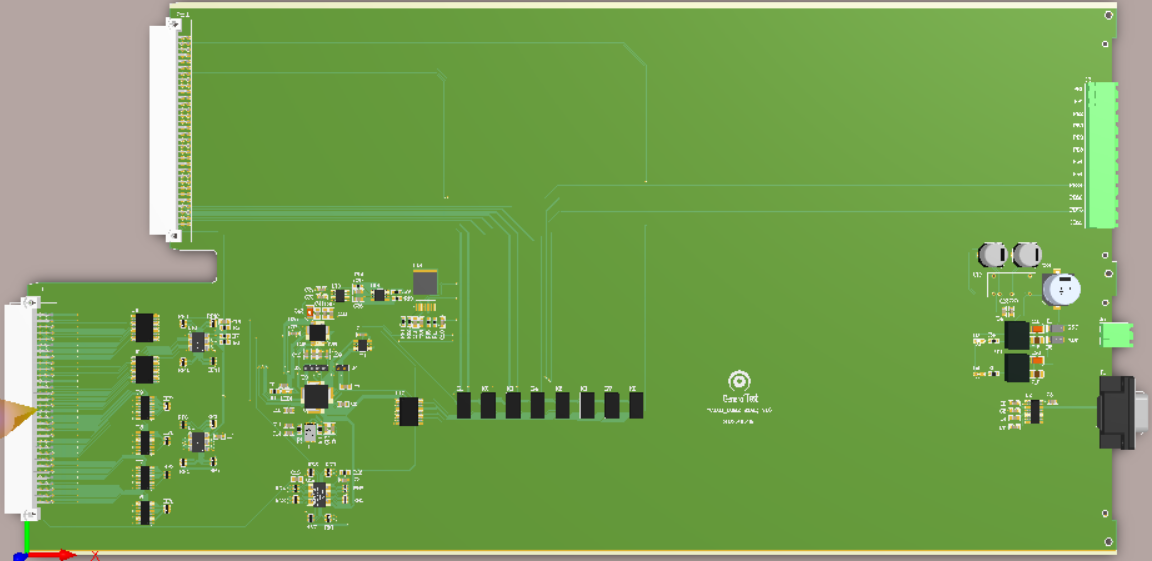

| GTESD00137B01 | GT-880002A | 通信板-DAQ板 | 460mm*230mm | 带DAQ功能的通信板 |
|

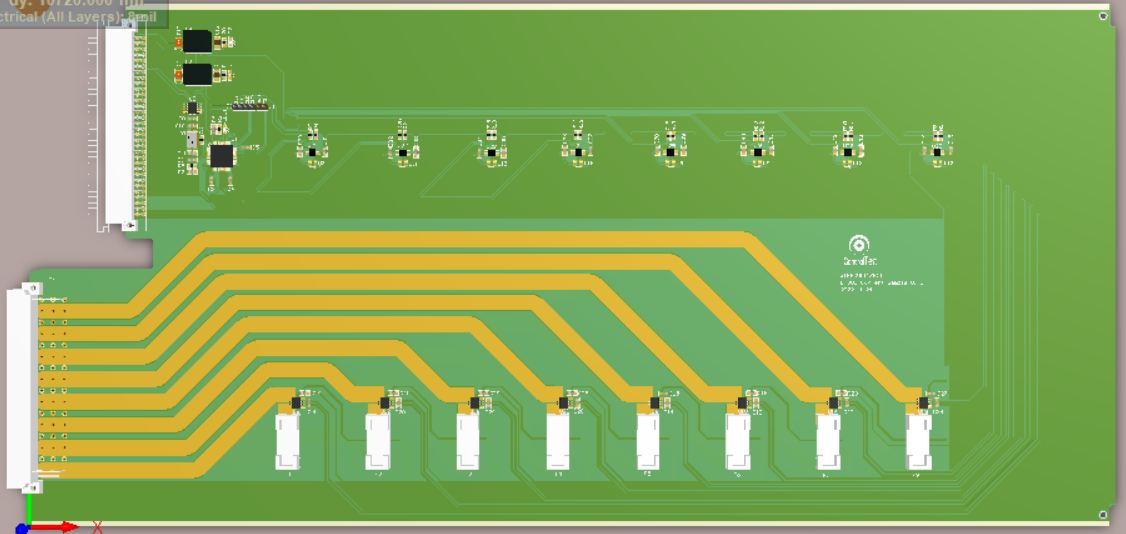

| GTESD00116B01 | GT-886203A | 超大电流负载板 | 460mm*230mm | 8通道超大电流负载板，最大电流40A |
|
| GTESD00117B01 | GT-885201A | 大电流采样板 | 460mm*230mm | 8通道大电流采样板，搭配7178使用 |
|

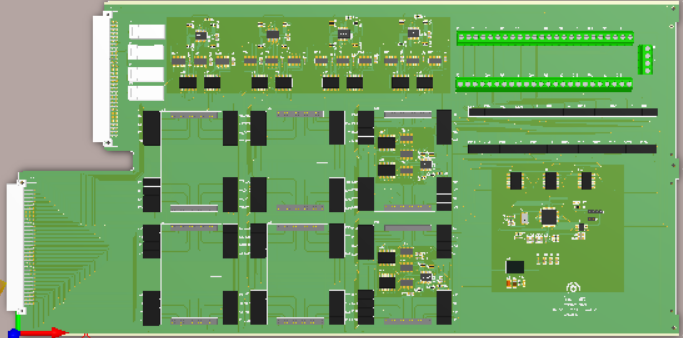

| GTESD00200B01 | GT-887203A | 矩阵卡 | 460mm*230mm | 16*4+40*4矩阵板卡 |
|
| GTESD00201B01 | GT-887204A | 扩展矩阵卡 | 460mm*230mm | 64*4的矩阵板卡 |
|
| GTESD00202B01 | GT-882203A | 程控电阻卡 | 460mm*230mm | 16通道独立程控电阻卡，电阻范围0.1-10K,步进1欧姆，功率大于1W |
|
