1.RS232控制；
2.系统和UUT的10个电源输入引脚；
3.4个带BIAS_TEE的射频输入；
4.10条用于音频或射频信号切换的直接同轴线；
5.使用12位ADC进行电压采样；
6.用于信号或电源开关的多通道继电器；
7.多通道数字输出，用于夹具控制；
8.用于传感器检测的多通道数字输入；
9.使用I2C扩展连接板进行强大的资源扩展；

RF参数：

1. 电缆损耗：0.2-0.3
2. 偏置：等效负载：50欧姆，带宽0.1-4000MHz

电压采样参数：

1.采样范围：-10V-+10V
2.样品精度：3mV

中继参数：

1. 额定电压：30V，额定电流：1A
2. 机械耐久性：5*107次操作；电气耐久性：105次操作
3. 操作时间：<100ms

DO参数：

1. 打开排水口；
2. 最大驱动电流：2A
3. 1个DIO卡6个通道

DI参数：

1. 隔离输入；
2. 输入高压范围：5V-24V
3. 1个DIO卡6个通道

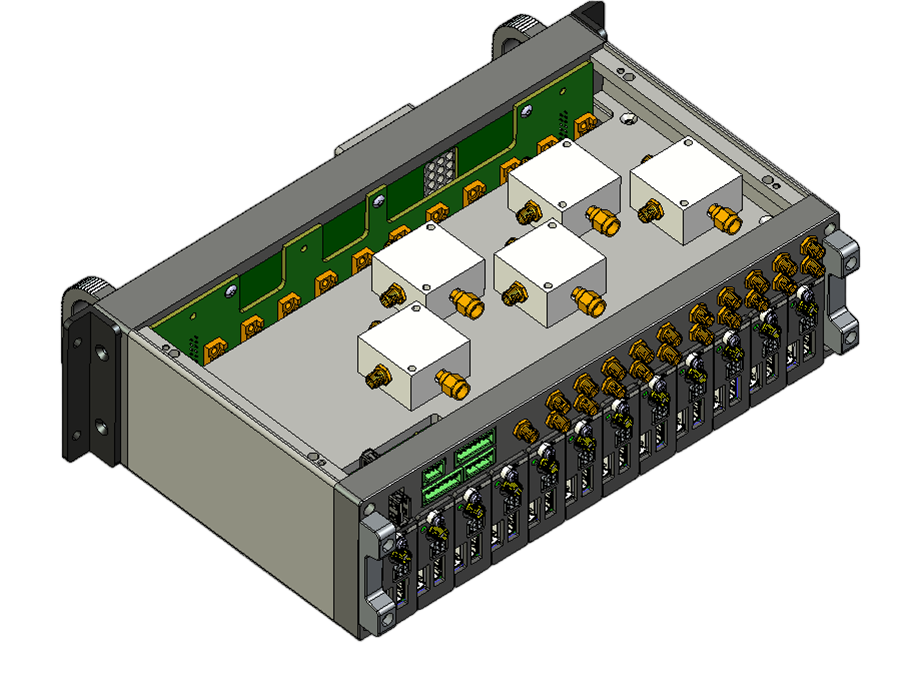

• 将装载箱放入夹具中。使用Ii作为连接外部系统的接口，便于维护

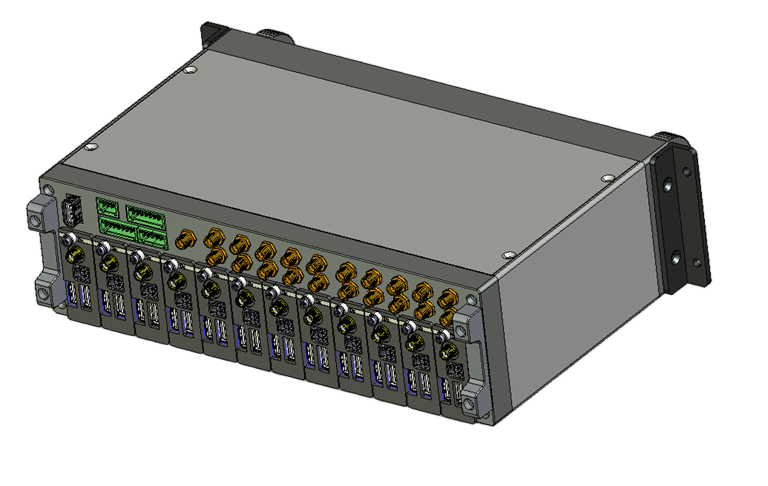

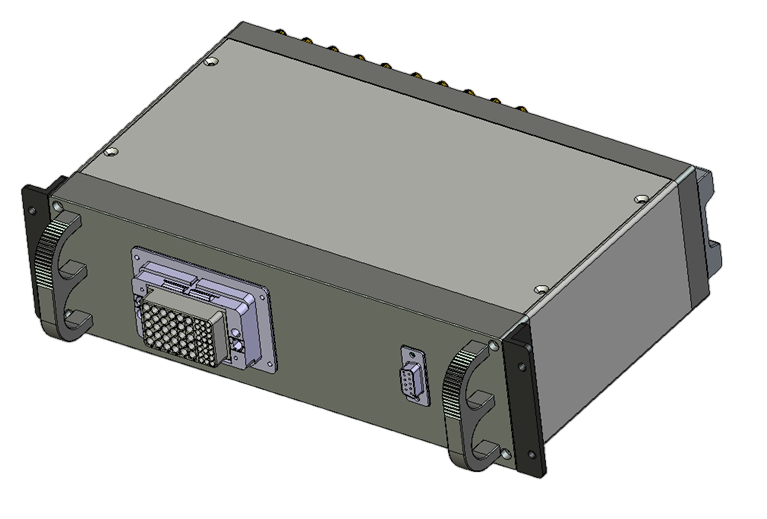

• 所有接口资源从后面板上的I1输入，前面板上的其他接口输出•1。8个信号引脚（A1-H1，精细引脚）；
• 2.2个通信端口（USB和RS232、A2-H2、精细引脚）；
• 3.8个储备针（A3-H3，细针）；
• 4.10系统和UUT的电源输入引脚（A4-E4、A5-E5、粗引脚）
• 5.4带BIAS_TEE（A6-D6，同轴引脚）的射频输入
• 6.10用于音频或射频信号开关的直接同轴线（A7-E7、A8-D8、A9，同轴引脚）

通信和控制模式：

1. RS232用于BOX和PC之间的通信；
2. 具体通信协议请参考“GWM装载箱PC和控制板通信协议V1.4.doc”

调试软件：

它可以实现盒子的各种子板的功能，便于产品的离线调试。

它可以实现盒子的各种子板的功能，便于产品的离线调试。

为了实现电路板的快速测试和批量生产，专门定制了电路板快速测试平台

通过软件可以实现Box快速离线测试
